電力調度解決方案

February 28, 2019

需求與挑戰





電力行業是關系到國計民生的基礎性行業。 隨著電力市場化以及電網建設的進一步發展，電力信息化的需求日益增強。電力系統為了安全、 經濟的發供電、 合理地分配電能， 保證電力質量指標， 及時地處理和防止系統事故，就要求集中管理、 統一調度，電力調度中心應運而生。

調度中心依據各類信息采集設備反饋回來的數據信息，或監控人員提供的信息，結合電網實際運行參數，綜合考慮各項生產工作開展情況，對電網安全、經濟運行狀態進行判斷，通過電話或自動系統發布操作指令，指揮現場操作人員或自動控制系統進行調整，從而確保電網持續安全穩定運行，是整個決策指令系統的信息處理、監視和控制的中心機構，而調度中心的主控屏則是調度指揮人員獲取數據信息的唯一顯示窗口。

隨著社會和經濟的快速增長，各區域用電需求迅速增加，對電力系統各單位管理運營都帶了新的挑戰，其中對調度中心的主控屏也提出了更高的要求：

•綜合顯示：主控屏顯示集成了縝密的各類監控系統，往往涉及動力、環境、設備、運營等諸多環節（SCADA、EMS等），其內容也包含了大量的超高分辨率圖形及動態信息。
•便捷操控：為滿足信息全過程實時監控的需要，要求各個環節的監控數據、圖形及視頻圖像等多種重要信息可同時顯示，并能夠任意放大需要重點顯示的信號窗口。
•安全穩定：調度中心承載的是全省/市電網系統的調度指揮工作，決策的任何一點失誤都會給社會民生帶來無法估量的損失，因此大屏幕系統必須滿足7*24小時不間斷實時運行的需求。

方案概述

CR系列小間距LED產品是艾比森專為大型控制室設計，以此為顯示系統核心，各種視頻信號、網絡信號、CCTV 信號進行統一顯示。根據調度系統的功能需求，輔以 GIS、通信、視頻會議周邊系統完成的綜合性解決方案，將各系統的數據展示、信息發布、視頻交流進行統一顯示控制。支撐調度中心通過人機對話方式完成對整個系統的信息展示與調度工作，使調度工作進入了智能化管理時代，既科學、高效的實現了信息采集與監督管理，又極大方便了控制輸出與調度分配，大大提高了調度中心的工作效率，為各種生產調度處理帶來了非常大的便利。系統集中操作、統一控制，通過控制主機、無線終端，來完成控制部署。

方案亮點


艾比森數字視頻智能播控平臺專業面對指揮調度中心場景專項開發，平臺支持模擬/數字、高青/標清、IP視頻流等多格式視頻的混合輸入，并集視頻介入、存儲、實時瀏覽、預監回顯、日志管理、超高分GIS推送等功能于一體，同時具備技術先進、性能穩定、兼容性好、操作便捷等特點，滿足各種大中型指揮調度中心視頻顯示系統的應用需要。

極簡結構：視頻解碼、矩陣切換和拼接處理功能一體化設備，降低建設成本。
便捷交互：支持平板電腦對信號源多點觸控，手指拖拽即可將信號源從列表中拖到大屏區域進行開窗操作。
靈活拼接：支持完整圖像信號劃分N塊后分配給N個視頻顯示單元，可實現所有信號源接入管理、上屏顯示，任一信號源可實現屏幕任意位置任意大小進行開窗，并可實現窗口任意跨屏、漫游、疊加、畫中畫顯示。
混合接入：高性能視頻圖像解析度轉換技術，支持3G-SDI、HDMI、DVI、VGA&RGB、HDTV或視頻信號源多種輸入輸出卡組合；支持多信號混合接入，支持標清/高清、數字/模擬、壓縮/非壓縮等多視頻混合顯示，涵蓋市面幾乎所有信號源類型。
高清推送：支持地理信息系統（GIS）、衛星定位系統（GPS）、電力監控系統（SCADA）等專業應用超高分辨率動態圖像信號的實時推送，支持圖像同事顯示與窗口疊加。
高效存儲：單臺支持100路高清攝像機轉發、60路高清存儲，支持多種RAID數據安全機制，支持磁盤熱板，系統更加穩定。

調度中心LED屏需要的7*24小時長效可靠使用取決于從產品設計、制造工藝到測試品質管理等整個生命周期過程中的全面嚴格管控。
關鍵冗余：雙電源熱備份、雙接收卡冗余設計。
優良散熱：包含元器件排列和導熱材料選擇，避免區域溫差過高導致偏色，延長壽命同時具備更卓越的顯示效果。
高效電源：效率>90%，減輕散熱負擔和功耗損耗；自帶PFC功能減少無用功，降低諧波干擾；輸出設置過壓、過溫、限流和短路保護。
超長壽命：采用一線品牌LED、超高靠性；冷熱沖擊、高低溫、高濕、震動、煙霧等多種破壞性試驗驗證

成功案例

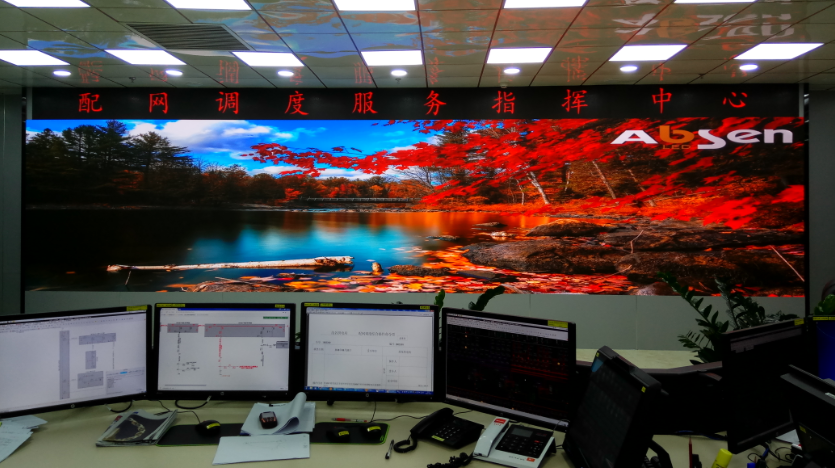

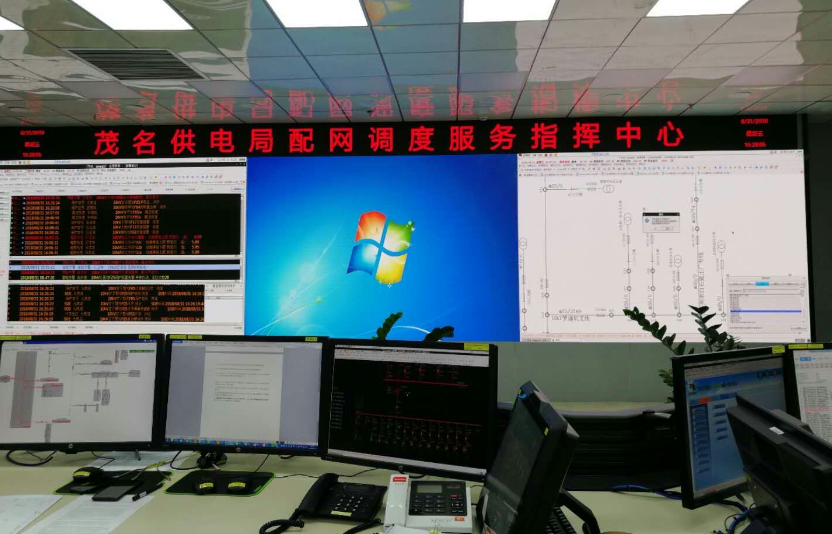

茂名市供電局調度服務指揮中心

背景&需求：
茂名市為廣東省轄地級市，省域副中心城市，中國北部灣城市群規劃重要節點城市，GDP居于廣東內除珠三角外城市首位；
市供電局調度服務指揮中心承擔著全市電網調度指揮的任務，為確保電網調控與運行操作的安全和效率，調度指揮中心需要建設一套先進綜合顯示系統來滿足日益高度智能化的實時數據采集、處理、監視與控制的應用需求。該系統承擔著調度指揮中各類關聯系統數據、圖形和視頻信號的集中顯示和智能調控任務。

解決方案&客戶價值：
艾比森公司使用CR1.2產品為茂名市供電局調度服務指揮中心打造大型LED顯示方案，該系列產品專為大型控制室設計：
•專業顯示技術保障畫面顯示質量
•Crystalview專業畫面處理技術
•超高對比度
•A3C+第三代逐點校正技術升級版
•160/140°超大視角給指揮過程提供最佳的觀察體驗
•20平米+超大顯示面積，滿足多系統各類數據分屏顯示
•整系統由90+個模塊化箱體組成，維護便捷
•關鍵部件電源、接收卡冗余配置，系統可靠；
•支持信號源任意切換，實時了解各類電網運行數據，快速準確地發出調度指令，保證電網穩定運營。
